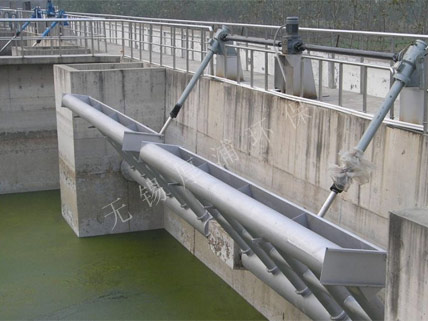

旋转式滗水器的结构组成有：撇水堰槽、下降管、水平管、轴承座、电动执行器、传动杆。　　

　　撇水堰槽在SBR反应池水面上，水平管在反应池下部。撇水堰槽靠下降管支撑，并与下部水平管连成一体。水平管两端适当位置各固定一个环形的不锈钢轴套，并安装了两只滑动轴承，水平管靠轴承座固定在池底的基础上，它是整个滗水器的转轴。　　

　　在水平管中间位置有一旋转曲柄和传动杆、电动执行器相联。执行器驱动传动杆上下移动，传动杆推动曲柄使水平管在两只滑动轴承内转动。撇水堰槽随水平管转动而升降，其移动轨迹是绕水平管中间线的柱形弧面，上下移动的垂直距离以每周期的排水量而定。　

　　撇水堰槽起收水作用，堰槽前壁是保持上沿水平的薄壁堰，将污泥沉淀后的上清水从水面表层撇入堰槽。清水经过多根下降管向下汇入水平管，然后从排水管流出。水平管与排水管之间用一个可转动密封接头和一个可挠曲柔性橡胶接头相连接，这样便解决了可旋转的水平管与固定不转的出水管的连接，也解决了可转动接头与水平管保持轴线同心度的问题。　

　　旋转式滗水器设计要求撇水堰上与水平管轴线平行，水平管安装要求两端的水平误差＜3.0mm，这样排水时才能让堰上各处水量均（jun1）匀，水流平稳，不会扰动污泥层，让出水质量达到要求。
